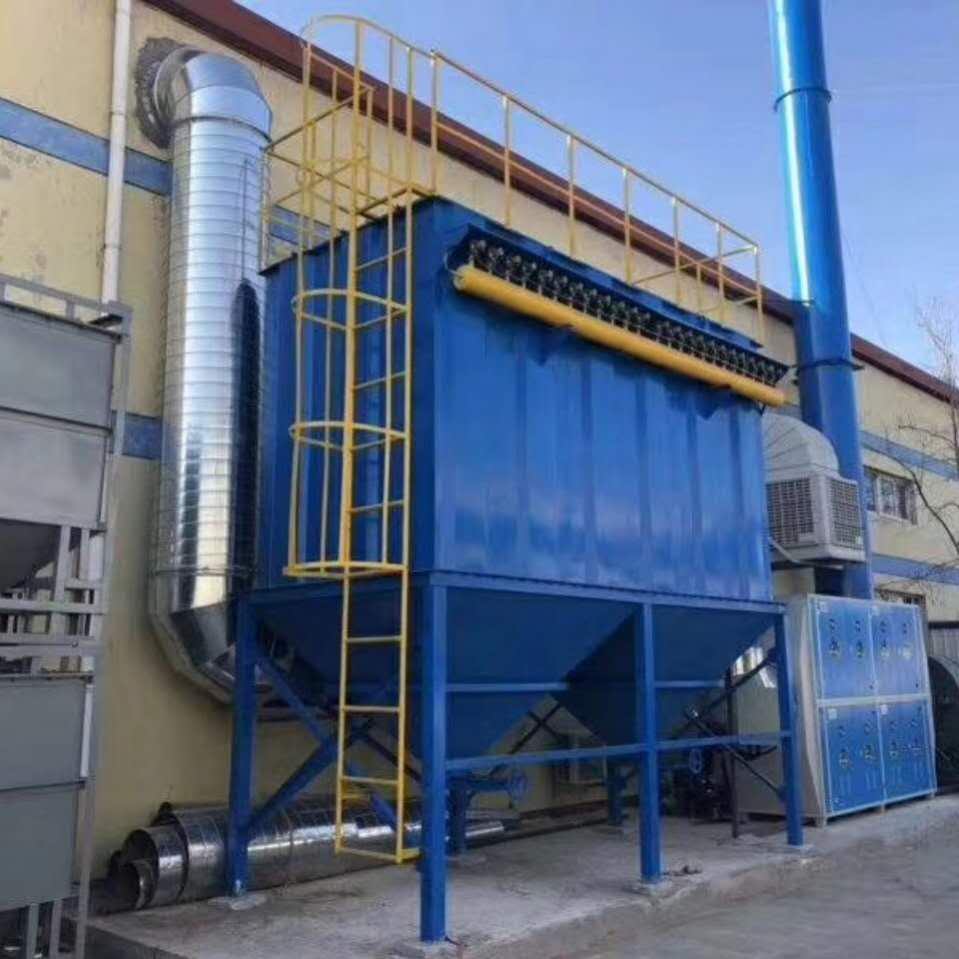

布袋除塵器除塵系統管道的設計原則
布袋除塵器煙道的部件包括風管檢查孔、檢測孔、清掃孔、檢修平臺，以及彎頭、三通、四通、變徑管等各種連接管件。
(1)檢測孔
在一般除塵系統中，檢測孔按其檢測目的主要分為溫度測孔、濕度測孔、風量風壓測孔和粉塵濃度測孔。測孔設置地點如下。
①在除塵系統管道上 主要用于測定管道的壓力分布和風量大小，以便對系統風量進行調整。
②在風機前后的總管上 主要用于測定風機性能和工作狀態，如風量、風壓等。
③在除塵器前后 主要用于測定除塵器的技術性能，如設備漏風率、風量分配等。
④在吸塵罩附近 主要用于測定吸塵點抽風量、初始含塵濃度和吸塵罩內的負壓。
⑤在煙囪上 主要用于測定凈化后氣體的排放濃度。
測孔BX遠離彎頭、三通等構件，并選在氣流穩定段，這個位置一般應在這些部件前面4倍管徑和后面2倍管徑的位置。
(2)清掃孔
為了QC由于各種原因(例如彎頭、三通管等局部構件形成的渦流，含塵氣體溫度變化和速度變化，管壁形成的結露等)在管道內的積塵，保證除塵設備系統的正常運行，需要對除塵管道定期進行清掃。
清掃孔的位置應在管道的側面或上部；對于大型管道、直徑大于500mm者在彎頭、三通、端頭處都應設清掃孔。一般清掃孔蓋板與風道壁間用螺栓擰緊或其他壓緊裝置壓緊，蓋板與風管壁間應有橡膠板或橡膠帶作襯墊，以保證清掃孔嚴密不漏風，管道內流速穩定。
(3)檢修平臺
在設有閥門、測孔、清灰孔、人孔等需要點檢和維修的管件處，當維護操作人員難于接近時，應設置檢修操作平臺。平臺結構應符合AQ防護要求和功能結構強度，并配以扶梯和圍欄。對于測試平臺，還需配置電源。
(4)管件
管件主要包括彎頭、三通、四通、變徑管、風機出口等。管件的選用是為了除塵器系統的阻力平衡，因此并不是阻力越小越好。此外，選擇管件時還要考慮制作難易。
|
