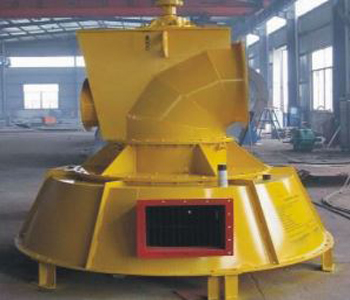

煤磨動態選粉機結構及技術特點
主要結構及技術特點
1、主要結構
煤磨動態選粉機，主要由驅動部分、回轉部分、殼體部分、潤滑系統及電控部分組成。
（1）驅動部分 驅動部分由驅動電機和減速裝置構成。驅動部分一般為立式電機配皮帶輪減速裝置，根據用戶要求也可采用臥式電機加直交軸減速齒輪箱。電機采用Y系列電機，由交流變頻器改變電機的電流頻率，使電機轉速有較大范圍的變化。
（2）回轉部分 回轉部分是選粉機分離分級選粉的核心，它由主軸和轉子組成，由電機減速后驅動。主軸安裝在軸轂套內，軸轂套的上部垂直安裝在支架上，下部與轉子聯接。為保證軸轂套內的軸承有足夠潤和防止灰料進入，軸套兩端設有防塵、防漏油的唇型密封圈。軸轂套外表面粘有耐磨陶瓷片，防上外表面受氣流的磨損。轉子有上、中、下三層隔板，上板裝有密封環，轉子葉片HJ在上下板之間，沿圓周均勻分布，轉子的內部裝有渦流打散器，將分選后的渦流空氣整流，減小對風道的磨損。為保證工作的平穩性，轉子體由“申一克”電子動平衡機進行了JQ平衡。軸轂套上裝有測溫元件以監測軸承的溫度。
（3）殼體部分 殼體是選粉機主要的承力部件和氣體流道，主要是鈑金HJ件。為便于觀察及檢修，殼體上設有多個人孔。殼體內部安裝有間隙均勻的導風葉，引導氣流形成穩定的水平渦流氣力揚。在導風葉的內圈有擋料板和密封槽。為減小氣流的磨損，導風葉、內錐體等都經過耐磨技術處理。
（4）潤滑系統 TXM型煤磨動態選粉機主軸承采用雙路干油泵加注二硫化鋰基潤滑脂潤滑，根據用戶要求也可采用稀油潤滑。如用稀油潤滑時，建議采用N-68抗磨液壓油，配套選用XYZ系列稀油站。減速齒輪箱采用LSOVg320礦物油。
（5）主電控柜 主電控柜由交流變頻器、軸承測溫儀表和指示燈組成。變頻器可用戶自備，也可以由我公司供貨，ZX控制室通過電柜可能實現遠程操作。當軸承溫度超過XZ溫度時，故信號燈發亮，運行燈熄滅，主機也停止運行，當油站發生故障時，也會引起主機停止運行。
2、技術特點 我公司在借鑒國際先進的選粉技術的基礎上，采用空氣動力學分析方法對煤磨動態選粉機結構參數作了進一步優化，我公司生產的煤磨選粉機內部結構理合理、選粉效率更高、節能效果更明顯。
|
