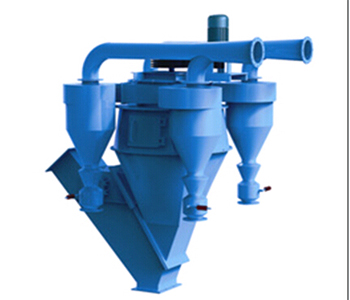

砂石分選機
一、設備特點
1、分選原理先進:TPCT的水洗砂石分選的工藝原理，運用多種分級體系、針對砂石行業的特點采用空氣動力學分析法對物料流場進行優化設計，使得設備運行阻力顯著減少、分選效率提高、節能降耗非常明顯。
2、分級精度更高
分選機內采用獲得國家的"渦流整流器"，整流器內氣流相對于轉子只上升不旋轉，驅動功率和系統磨損顯著降低。物料在分選區得到反復清洗，分級精度更高、更JQ。
3、操作簡便
分級機采用變頻器無級調速，質量調節方便、靈敏可靠且調節范圍廣。
4、分級效率高
根據砂石的理化性能，Z大分級區提升區范圍，使物料分散CD從而保證分級效率。
5、耐磨設計免維護.
該分選機的主要部件如:分散器、細料收集器、側風調節板、主風調節板、多通道分料器等主要部位。采用進口耐磨鋼板和耐磨陶瓷以及鍋爐鋼制成，Y效的提高了使用壽命。整機進行了動平衡校正，在全轉速范圍內運行平穩。
6、系統采用雙聯鎖風閥和內循環風Y效地降低了系統漏風，減少了運行中的粉塵排放污染。
二、工作原理
該產品突破常規路天水洗的砂石分選理論，將干物料"一分為三"，即粗顆粒、中顆粒、和細顆粒，該產品系統配置簡單、成本低廉，能大幅度提高分選產量,提升產品等級。其內部機構合理，分選效果好，節能效果顯著，減少了粉塵排放，環保達標是制砂、脫硫行業技術改造.產品升級的產品，引導制砂分選技術新潮流。
三、技術特點
在工作狀態下，調速電機通過驅動裝置帶傳動軸轉動，砂石通過設在分選室上部的進料口進入分選室內，再通過設置在中粗砂收集錐的上下兩錐體之間的通道落在分料器上，分料器隨立式傳動軸轉動，砂石料在慣性離心力的作用下，向四周均勻分散，分散的石料在循環風機進入分選室的高速氣流作用下，石料中的粗重顆粒受到慣性離心力的作用被甩向分選室內壁面。碰撞后失去動能沿壁面滑下，落到粗砂收集錐中，其余的砂石顆粒被旋轉上升的氣流卷起經過旋轉大風葉的作用，又有一部分粗砂顆粒被拋到分選室的內壁面，碰撞后失去動能沿壁面滑下，落到粗砂收集器中。
中粗砂和細砂通過大風葉后，在上升氣流作用下，繼續上升穿過立式導向葉片進入二級分選區。含砂氣流在旋轉的籠形轉子形成的強烈而穩定的平面渦流作用下，使中粗砂在離心力的作用下被拋向立式導向葉片后失去動能，落到中粗砂收集錐中，通過中粗砂管排出進成品庫。不合格的細砂石穿過籠形轉子進入其內部，隨循環風進入G效低阻型旋風集塵器中，隨后滑落到細砂收集錐內。
|
