烘干機筒體下沉的原因及處理辦法

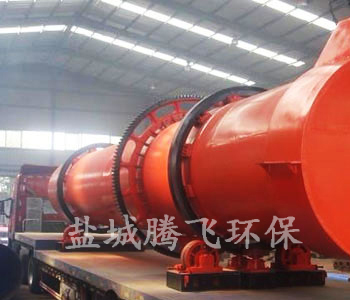

回轉式烘干機在運轉一段時間后，筒體就會產生下沉現象。 筒體下沉的危害是影響傳動系統和前后接口的密封，降低齒輪的接觸精度甚至損傷齒輪等。
1、原因分析
引起烘干機筒體下沉的原因是托輪和軸承磨損、螺栓松動后托輪發生位移、滾圈內外表面磨損，以及滾圈墊鐵磨損等。
2、處理方法
①調整間隙。 主要是調整烘干機滾圈和墊塊之間的間隙。 具體做法是：更HX的墊板或在墊板下加墊。
②恢復斜度。 主要是恢復烘干機筒體的設計斜度。 具體做法是：調整兩檔支承裝置的相對高差，并使其達到設計規定的數值。兩檔滾圈的ZX高差，可用水準儀、經緯儀或連通管等方法測量，檢測工作在第①步調整間隙完成后進行。
③恢復烘干機筒體水平位置。 目的使筒體母線的垂直投影再次重合于基座上的基準線，具體做法是：
ａ)當同一檔的兩托輪實測直徑相同，托輪軸承磨損相同時，可將兩托輪的軸ZX線到基準ZX(原標記)的距離調為等距。
ｂ)當同一檔的兩托輪實測直徑不同時，可將直徑較小的托輪到ZX線的距離調小，調整量為：
ΔA ＝A-A1 ＝0.25(D-D1)
式中：ΔA——一托輪向基準線移動量，mm；
A——另一托輪到基準ZX的水平距離，mm；
D、D1——兩托輪的直徑，mm。
也可在托輪底座上加墊板來抬高托輪，墊板厚度為：δ＝0.433(D-D1)(mm)。
ｃ)當兩檔托輪組全部進行調整后，一般情況下筒體ZX線已在水平方向上復位。
④恢復烘干機筒體垂直位置。 目的使筒體回到應有的垂直位置上。 具體做法有兩種：
ａ)對兩滾圈幾何ZX的實際標高進行測算后，通過對稱推進或抬高托輪將筒體ZX線調整到設計的標高位置上。 此做法稍顯復雜，但較準確。
ｂ)依據前后密封圈與筒體徑向間隙大小，參考大齒圈與小齒輪齒頂間隙尺寸，決定調整量，并一次調成，同時做到筒體斜度不變。此做法簡單、實用。在具體操作過程中，不一定非得照搬上述四步驟的順序，也可靈活一些，比如需要測算的部分，一律在調整前完成，然后一次性進行調整，這樣可節約大量人力、物力。
|
