| 可折單翻板鎖風閥的設計及應用 |
| 2020/12/19 閱讀次數：[742] |
|
|
可折單翻板鎖風閥的設計及應用
某公司4500t/d生產線生料制備采用TRM38.4立磨，原設計生產能力250t/h生料，實際產量能達到350t/h左右，實際臺時產量大，對下游設備造成了很大的壓力。其中出磨生料入庫的兩臺630mm×630mm回轉卸料器，即因料量大，經常出現分格輪軸承壓擋自行脫落、盤根密封失效、漏料嚴重和軸承潤滑B良等故障，導致檢修頻繁，影響立磨的連續運行。為此，該公司在2010年10月，自行設計了一種可折單翻板鎖風卸料閥代替原回轉卸料器，其結構見圖1。

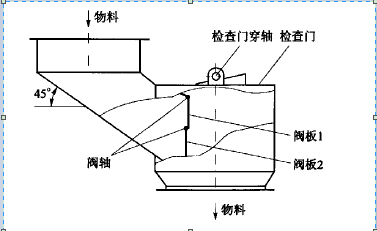

圖1 可折單翻板鎖風閥的結構
一個閥板通過鉸接，變?yōu)閮刹糠�，以適應不同的物料量。當下料量小時，只靠下閥板的動作就可滿足下料需要；當下料Z大時，上閥板在物料的推力下打開。同時為保證鎖風效果，可以用Y久性磁鐵片放置在閥板一面，這樣可以靈活增加下閥板配重。
該結構維修非常方便，當閥板磨損嚴重時，打開上部檢查門(檢查門用穿軸卡在箱體上部，穿軸用鍥形三角鐵固定，非常方便去掉)，直接換掉舊閥板即可，省時省工。物料入口處的連接法蘭根據旋風筒底部溜子大小制定，邊長600mm×600mm左右，下部溜子即物料出1：3邊長500mm×500mm，箱體高800mm左右，上、下兩個閥板寬500mm、高約350mm左右。
該結構在該公司使用半年來，由于減少立磨臨停，穩定了臺時，出磨生料質量得到提高，使熟料強度也得以提高，水泥混合材摻加量提高5％以上，每年可多使用工業廢渣100萬t左右。
|
|
|
|
|
 |
|
